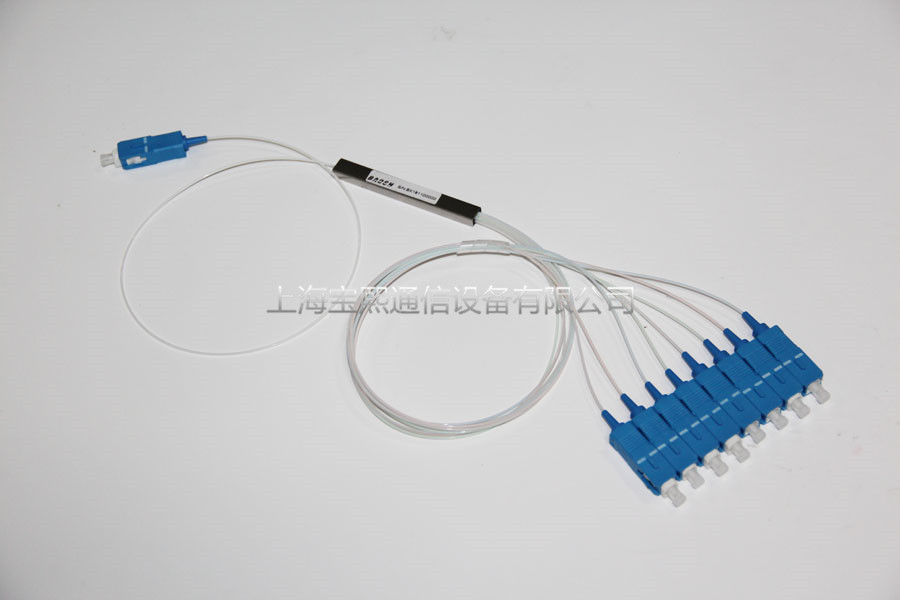

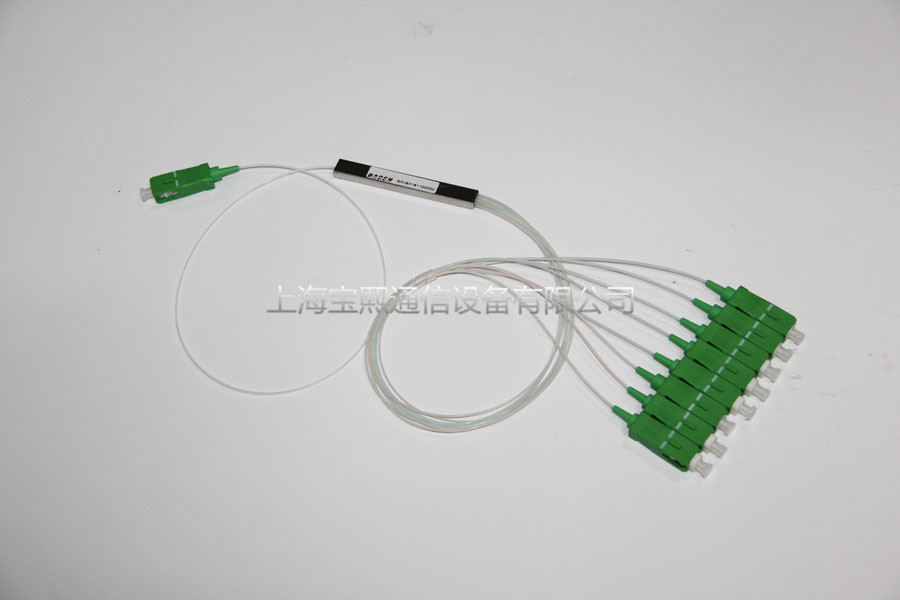

光分路器平面波导型光分路器微封式

光分路器平面波导型光分路器微封式

光分路器平面波导型光分路器微封式

光分路器平面波导型光分路器微封式

产品特点

低插入损耗
均匀性好
低偏振相关损耗
机构紧凑
高回波损耗
工作带宽大

FTTX (FTTP, FTTH, FTTN, FTTC)
无源光网络
CATV 系统局域网
光纤测试设备

1×N光分路器产品性能指标（室温值，不含连接器损耗）

型号		1×2	1×3	1×4	1×6	1×8	1×12	1×16	1×24	1×32	1×64
工作波长（nm）			1260 ~ 1650
插入损耗1L（dB）	典型值	3.6	5.8	7.0	9.0	10.0	11.8	13.3	15.8	16.3	20
插入损耗1L（dB）	最大值	3.8/4.0	6.0/6.2	7.2/7.4	9.5/9.8	10.5/10.7	12/12.5	13.5/13.7	16.0/16.5	16.5/16.9	20.5/21
损耗均匀性	典型值	0.3	0.3	0.4	0.5	0.5	0.5	0.6	0.8	0.8	1.2
损耗均匀性	最大值	0.4	0.4	0.6	0.8	0.8	0.8	1.2	1.5	1.5	2.5
回波损耗RL(dB)		55/50	55/50	55/50	55/50	55/50	55/50	55/50	55/50	55/50	55/50
偏正相关损耗(dB)	典型值	0.1	0.1	0.1	0.1	0.15	0.15	0.15	0.15	0.15	0.2
偏正相关损耗(dB)	最大值	55	55	55	55	55	55	55	55	55	55
光纤长度（m）		1.2(±0.1)或客户指定
光纤类型		康宁SMF – 28或客户指定
波长相关损耗	典型值	0.2	0.2	0.2	0.2	0.2	0.2	0.3	0.3	0.3	0.3
波长相关损耗	最大值	0.3	0.3	0.3	0.3	0.3	0.3	0.5	0.5	0.5	0.5
温度稳定性（dB）	典型值	0.2	0.2	0.2	0.2	0.2	0.2	0.3	0.3	0.3	0.3
温度稳定性（dB）	最大值	0.4	0.4	0.4	0.4	0.4	0.4	0.5	0.5	0.5	0.5
工作温度		-40ºC ~ +85ºC
存储温度		-40ºC ~ +85ºC

2xN光分路器产品性能指标（室温值，不包含连接器损耗）

型号	2×2	2×4	2×8	2×16	2×32	2×64
工作波长（nm）	1260 ~ 1250
插入损耗1L（dB）	3.9/4.2	7.5/7.8	11.2/11.5	14.2/14.5	17.4/17.7	21.0/21.5
损耗均匀性	0.6	1.2	1.5	1.8	2.0	2.5
回波损耗RL(dB)	55/50	55/50	55/50	55/50	55/50	55/50
偏正相关损耗(dB)	0.2	0.2	0.4	0.4	0.4	0.4
方向性(dB)	55	55	55	55	55	55
光纤长度（m）	1.2(±0.1)或客户指定
光纤类型	康宁SMF – 28或客户指定
波长相关损耗	0.4	0.4	0.5	0.6	0.8	0.8
温度稳定性（dB）	0.4	0.4	0.4	0.5	0.5	0.5
工作温度	-40ºC ~ +85ºC
存储温度	-40ºC ~ +85ºC
